菲涅尔透镜在日常消费领域的应用

浏览量
【摘要】:
第一ˎ在人体红外感应器中的作用: 菲涅尔透镜利用透镜的特殊光学原理,在探测器前方产生一个交替变化的“盲区”和“高灵敏区”,以提高它的探测接收灵敏度。当有人从透镜前走过时,人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”,这样就使接收到的红外信号以忽强忽弱的脉冲形式输入,从而增强其能量幅度。   菲涅尔透镜作用有两个:一是聚焦作用,即将热释红外信号折射(反射)在PIR上,第二个作用是将探测区域
  第一ˎ在人体红外感应器中的作用:
  菲涅尔透镜利用透镜的特殊光学原理,在探测器前方产生一个交替变化的“盲区”和“高灵敏区”,以提高它的探测接收灵敏度。
当有人从透镜前走过时,人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”,这样就使接收到的红外信号以忽强忽弱的脉冲形式输入,从而增强其能量幅度。
 菲涅尔透镜作用有两个:一是聚焦作用,即将热释红外信号折射(反射)在PIR上,第二个作用是将探测区域内分为若干个明区和暗区,使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。
 简单的说就是在透镜的一侧有等距的齿纹,通过这些齿纹,可以达到对指定光谱范围的光带通(反射或者折射)的作用。传统的打磨光学器材的带通光学滤镜造价昂贵。菲涅尔透镜可以极大的降低成本。
典型的例子就是PIR。PIR广泛的用在警报器上。如果你拿一个看看,你会发现在每个PIR上都有个塑料的小帽子。这就是菲涅尔透镜。小帽子的内部都刻上了齿纹。
这种可以将入射光的频率峰值限制到10微米左右(人体红外线辐射的峰值)。 可以把透过窄带干涉滤光镜的光聚焦在硅光电二级探测器的光敏面上,
   第二ˎ在相机对焦屏中的作用:
   现在的相机对焦屏都是磨砂毛玻璃,其优点是明亮和亮度均匀。对焦不准时,在对焦屏上的成像是不清晰的。为了配合更精确地对焦,一般在对焦屏中央装有裂像和微棱环装置,
当对焦不准时,被摄体在对焦屏中央的像是分裂成两个图像,当两个分裂的图像合二为一时,表明对焦准确了。AF单反机的标准对焦屏一般不设有裂像装置,而是刻有一个小矩形框来表示AF区域,
有些对焦屏上还刻有局部测光或点测光区域。早期AF单反机在光线较暗环境中对焦时,往往很难看见对焦框,就难以判断相机是以哪一点来作为对焦点,新一代单反机对焦屏上的对焦点会发光,
或者有对焦声音提示,便于在复杂环境中确认对焦。不同类型的对焦屏有不同的用途、拍摄人像可能用如裂像对焦屏更好,带横竖线或刻度的对焦屏适用于建筑物摄影和文件翻拍;
中间部分没有裂像而只有微棱的对焦屏适用于小光圈镜头,它不会有裂像一边亮一边黑的缺点。不少单反相机焦屏可由用户自己更换。又称螺纹透镜。

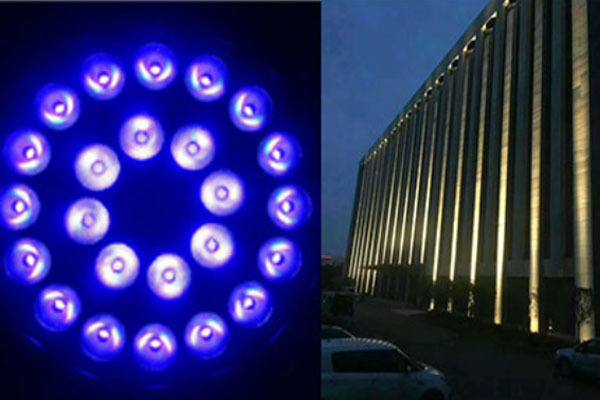

   第三ˎ在LED聚光灯中的作用:
   菲涅尔透镜用于 LED 光源,起到增加光效,提高亮度的效果。相对于同一透镜与 LED 灯、焦距不同、距离不同,何任意设定出射光角度,单颗灯或多颗阵列 LED 灯均可根据需求设计。
适用于 LED 投光灯、七彩投光灯、照明灯、景观灯、信号灯、各种灯具。
特点:菲涅尔透镜超薄的结构、超大的尺寸、任意形状的切割,优良的透光率等比传统凸透镜优点多,其重量小于凸透镜,多种场合适用。

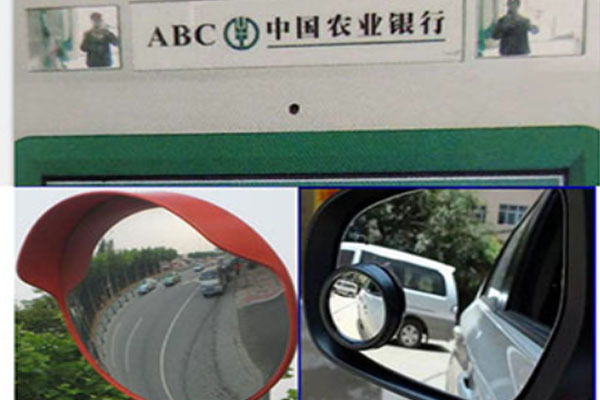

    第四ˎ在后视广角镜中的作用:
    菲涅尔透镜广角镜适用于卡车,家用两箱车,巴士,四轮驱动越野车等这些没有“尾巴”的车辆,经常不知道车后“藏”着什么东西。
这款透镜采用独特的 FRESNEL 透镜技术,它只需贴在后车窗的内侧,便可为驾驶
员提供大角度的视野,看到原先看不到的盲区上的障碍物,增加后视范围。

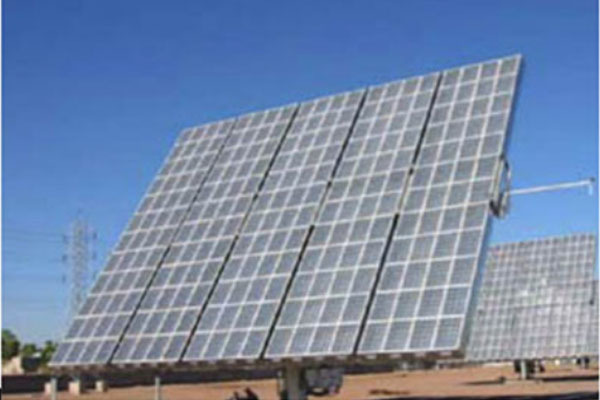

   第五ˎ在聚光光伏太阳能电池中的作用:
   聚光光伏透镜是第三代高聚光光伏太阳能发电的核心部件之一,作为精密的光学器件,可使太阳能电池板提高数倍的发电量。
宇影可根据客户的聚光比和太阳能电池板的尺寸设计不同规格的菲涅尔透镜,使其达到预期的聚光效果。

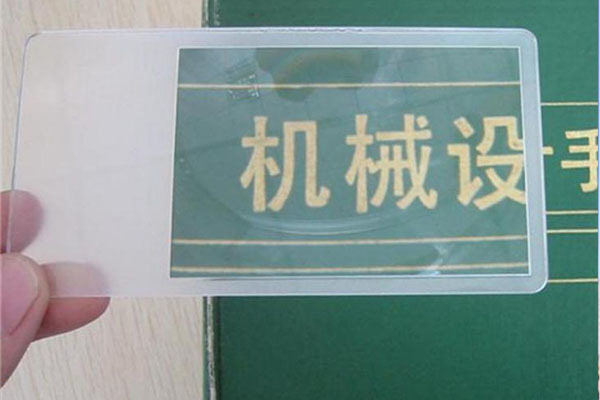

   第六ˎ在放大领域作用:
   菲涅尔放大镜,这是一个超薄的放大镜。用透明有机玻璃(当然也可以用更多的材料)制成的。用PVC制成的菲涅尔放大镜,最小的厚度可以在0.45mm~0.90mm之间,
与一般的放大镜不同,它的表面布满了微小的条纹,在它旋涡状条纹中包含着许多凸透镜(简称圆环状),使得穿过它的光线弯曲即产生衍射现象,从而形成放大的影像。
菲涅尔透镜的特点是比普通透镜亮度高且表面平整,辐射面积也大。一般普通凹凸透镜它的直径很有限,而菲涅尔在放大镜这块领域上起了很好的作用,达到了一般普通透镜所不能达到的效果。
而且现在做出来的菲涅尔放大镜厚度只有0.45mm,便携带,其实主要作用就是减轻传统放大镜制造出的普通有机玻璃、玻璃放大镜的重量和体积。

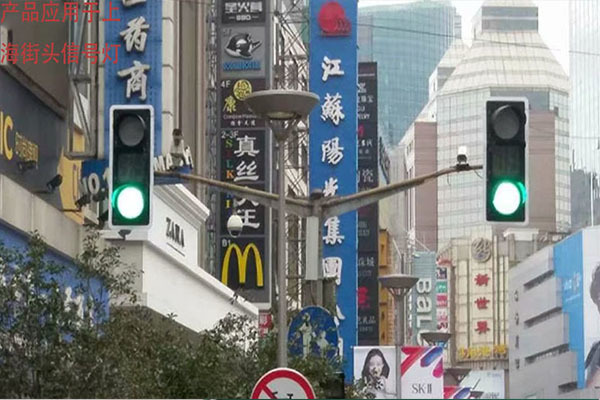

   第七ˎ应用于交通信号灯:
   由于大功率LED的普及,使用单科或几颗LED做光源,菲涅尔透镜配合微阵列透镜做发光体取代多颗LED做光源构成交通信号灯已成为行业发展的趋势。目前已在世界多个国家投入使用。

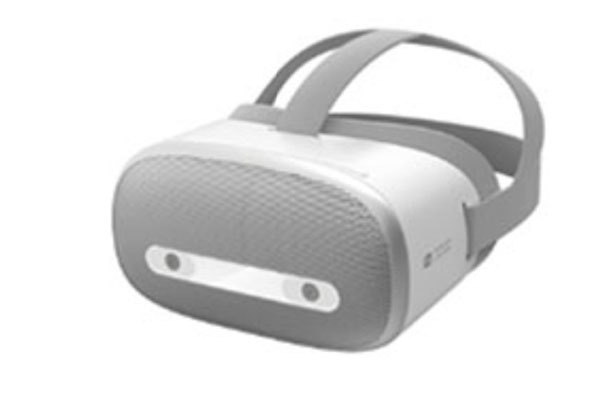

    第八ˎ应用于3D眼镜:
   为了3D透镜能更薄更轻,部分3D眼镜使用了菲涅尔透镜。这款透镜与普通透镜的曲率一致,但其一面刻录了大小不一的螺纹。因为光束是从不同角度射到晶状体上的,
所以会感觉眼睛与事物的距离较远,而事实上距离并没有那么远。使用菲涅尔透镜3D眼镜意味着你需要做出一定的牺牲。你可以制作出多螺纹透镜,从而能看到更清晰的图像。
   另外,你也可以使用螺纹较少的菲涅尔透镜,有助于光束集中和提高对比度,但图像的清晰度就会受损,更多关于VR透镜原理设计效果,请咨询山东宇影。
